Compuertas TTL

Bienvenido a compuertas. Es la parte básica de los circuitos combinatorios.

Una compuerta es un conjunto de transistores encapsulados en un circuito integrado. Y un microprocesador es un conjunto de compuertas en un chip, así que es muy importante.

Y como vimos en Álgebra Booleana tenemos operaciones las cuales físicamente son compuertas en circuitos integrados.

Estos circuitos funcionan dependiendo al voltaje que le proporcionemos.

Nivel Lógico

Nota: Por favor, por favor, por favor no le coloques más de 5 v.

Las compuertas básicas son las siguientes:

BUFFER o YES

La compuerta más básica, esta simplemente toma el valor que le coloques  y lo deja pasar. Esto sirve para ajustar y aislar niveles lógicos ya que no se pueden conectar infinita cantidad de compuertas a una misma señal, ya que el voltaje del nivel 1 empieza a decaer y el sistema falla.

Buffer

NOT

Niega el valor de la entrada.También tiene la utilidad de ajustar niveles pero tomando en cuenta que niega la señal.

NOTTransistorNot

OR

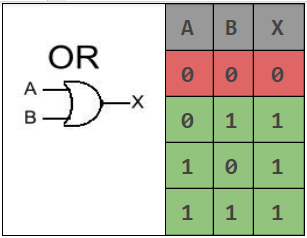

Realiza la función de la suma lógica. Cuando se le aplica un uno a cualquiera de sus entradas el resultado de salida será uno, independiente del valor de la otra entrada. Excepto cuando las dos entradas estén en 0 la salida será 0.

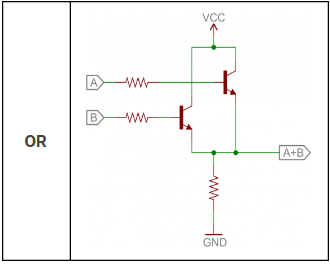

ORTransistorOr

AND

Realiza la función de multiplicación lógica. Es decir toma los valores que le aplicamos a sus entradas y los multiplica.

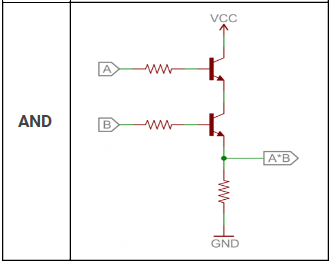

ANDTransistor AND

NAND

La compuerta NAND también hace la función de multiplicación, pero entrega el valor negado. Esto es muy útil, dado que si estuviéramos usando una AND normal tendremos que usar otro chip con un NOT para negar el resultado.

NAND

NOR

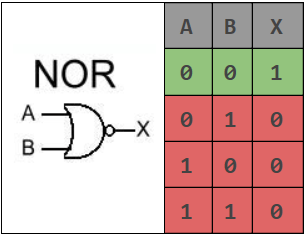

La compuerta XOR realiza la función de suma, pero entrega el resultado invertido, ahorrandonos un NOT. Su salida será 1 solo si las dos entradas son 0.

NOR

XOR

Esta compuerta XOR (or-exclusiva) se comporta de una manera especial. Saldrá 1 si ambas entradas son diferentes.

XOR

XNOR

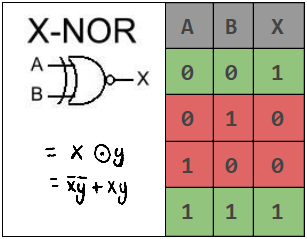

Esta compuerta XNOR o Nor exclusiva, también se comporta de una manera especial. Saldrá 1 si ambas entradas son iguales.

XNOR

Compuertas Universales

Bajo la premisa de que todas las compuertas pueden estar hechas de una XOR o una NAND veamos como serían:

Con NOR:

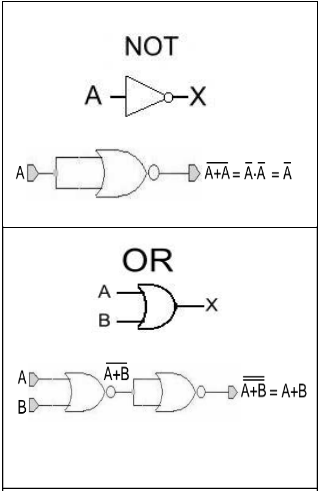

Universales 4

Universales5

Con NAND:

Universales1

Universales2

Universal3
