Arquitecturas Von-Newman VS Harvard

Arquitectura Von-Newman

La arquitectura Von Neumann o Princeton, es una arquitectura de computadoras creada en 1945.

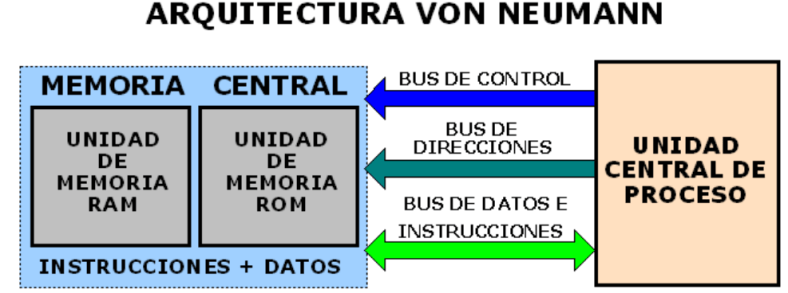

Tradicionalmente los sistemas con microprocesadores se basan en esta arquitectura, en la cual la unidad central de proceso (CPU), está conectada a una memoria principal única (casi siempre sólo RAM) donde se guardan las instrucciones del programa y los datos. A dicha memoria se accede a través de un sistema de buses único (control, direcciones y datos):


En un sistema con arquitectura Von Neumann el tamaño de la unidad de datos o instrucciones está fijado por el ancho del bus que comunica la memoria con la CPU. Así un microprocesador de 8 bits con un bus de 8 bits, tendrá que manejar datos e instrucciones de una o más unidades de 8 bits (bytes) de longitud.

Si tiene que acceder a una instrucción o dato de más de un byte de longitud, tendrá que realizar más de un acceso a la memoria. El tener un único bus hace que el microprocesador sea más lento en su respuesta, ya que no puede buscar en memoria una nueva instrucción mientras no finalicen las transferencias de datos de la instrucción anterior.

Limitaciones

Las principales limitaciones que nos encontramos con la arquitectura Von Neumann son:

  • La limitación de la longitud de las instrucciones por el bus de datos, que hace que el microprocesador tenga que realizar varios accesos a memoria para buscar instrucciones complejas.
  • La limitación de la velocidad de operación a causa del bus único para datos e instrucciones que no deja acceder simultáneamente a unos y otras, lo cual impide superponer ambos tiempos de acceso.



Cuello de Botella de Von Neumann

El canal de transmisión de los datos compartido entre CPU y memoria genera un cuello de botella de Von Neumann, un rendimiento limitado (tasa de transferencia de datos) entre la CPU y la memoria en comparación con la cantidad de memoria.


Arquitectura Harvard

Este modelo, que utilizan los micro controladores PIC, tiene la unidad central de proceso (CPU) conectada a dos memorias (una con las instrucciones y otra con los datos) por medio de dos buses diferentes.


Una de las memorias contiene solamente las instrucciones del programa (Memoria de Programa), y la otra sólo almacena datos (Memoria de Datos). Ambos buses son totalmente independientes lo que permite que la CPU pueda acceder de forma independiente y simultánea a la memoria de datos y a la de instrucciones. Como los buses son independientes éstos pueden tener distintos contenidos en la misma dirección y también distinta longitud.

También la longitud de los datos y las instrucciones puede ser distinta, lo que optimiza el uso de la memoria en general. Para un procesador de Set de Instrucciones Reducido, o RISC (Reduced Instruction Set Computer), el set de instrucciones y el bus de memoria de programa pueden diseñarse de tal manera que todas las instrucciones tengan una sola posición de memoria de programa de longitud.

Además, al ser los buses independientes, la CPU puede acceder a los datos para completar la ejecución de una instrucción, y al mismo tiempo leer la siguiente instrucción a ejecutar.

Ventajas de esta arquitectura

  • El tamaño de las instrucciones no está relacionado con el de los datos, y por lo tanto puede ser optimizado para que cualquier instrucción ocupe una sola posición de memoria de programa, logrando así mayor velocidad y menor longitud de programa.
  • El tiempo de acceso a las instrucciones puede superponerse con el de los datos, logrando una mayor velocidad en cada operación.




VS

La Arquitectura Von Neumann

  1. Los datos y las instrucciones(secuencia de control), Se almacenan en una misma memoria de lectura/escritura.
  2. No se pueden diferenciar entre datos e instrucciones al examinar una posición de memoria (Location).
  3. Los contenidos de la memoria son direccionados por su ubicación(location), sin importar el tipo de datos contenido all.
  4. La ejecución ocurre en modo secuencial mediante la lectura de instrucciones consecutivas desde la memoria.



La Arquitectura Harvard

  1. Las instrucciones y los datos se almacenan en caches separadas para mejorar el rendimiento.
  2. Por otro lado, tiene el inconveniente de tener que dividir la cantidad de cach entre los dos, por lo que funciona mejor sólo cuando la frecuencia de lectura de instrucciones y de datos es aproximadamente la misma.
  3. Esta arquitectura suele utilizarse en DSPs, o procesador de señal digital, usados habitualmente en productos para procesamiento de audio y video.
